3D打印手板模型如何自攻螺絲？

e鍵打印不少客戶遇到過關于攻牙的問題，所以整理成文，希望對再次遇到這類問題的客戶有所幫助。自攻螺絲也叫攻牙，這種說法可能外行人會不清楚，其實就是本來是沒有螺紋的零件，用工具做一個螺紋出來，即是做一個螺絲或者螺帽出來。如下圖所示。

3D打印手板模型中也經常會遇到，特別是在做裝配件的時候。做手板打樣的一般都是新產品的驗證，設計中難免會遇到需要螺絲裝配的。如果是標準規格的螺絲，則會在手板模型中留個螺絲孔的位置，到時候在留的螺絲孔的位置攻螺帽即可，螺絲則直接市面上買一個標準規格的回來。如下圖：

3D打印模型的螺絲位

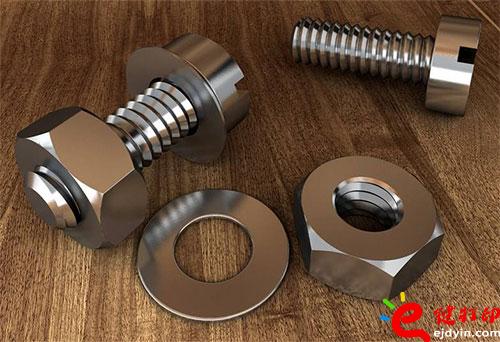

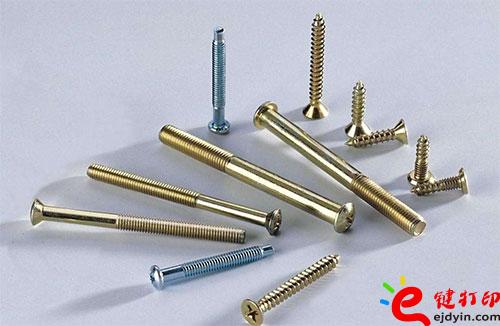

市面上的標準螺絲

當然市場上買回來的螺絲跟3D打印手板模型材料是不一致的，影響到外觀，但對于手板模型來說也不是什么大事。可有些做驗證外觀的模型則對外觀還是有一定要求的，這時候客人可能就會要求自攻螺絲，或叫攻牙。那3D打印手板模型如何自攻螺絲呢？自攻螺絲的話會用到攻牙扳手或者攻牙機，這里只介紹攻牙扳手，因?yàn)檫@個比較簡單便宜，客戶可以自己買一個用。如下圖：

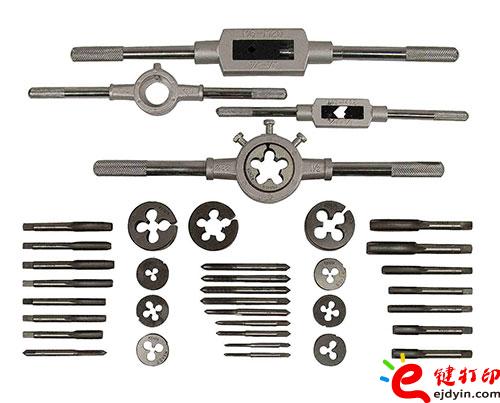

攻牙扳手

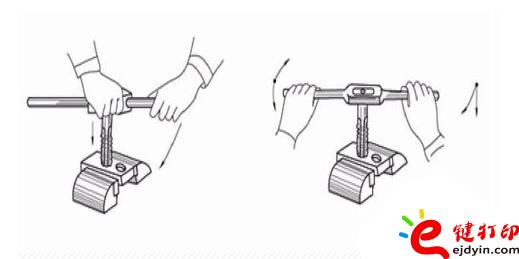

看上圖應該好多人會蒙圈不知道怎么操作，再看下圖就明白了，將攻牙扳手對著螺孔鉆，注意攻牙時要注意均衡用力，且要垂直于孔，不然就攻不好。攻到需要的螺絲深度就可以逆向旋出扳手了，注意不是直接拔出來哦。

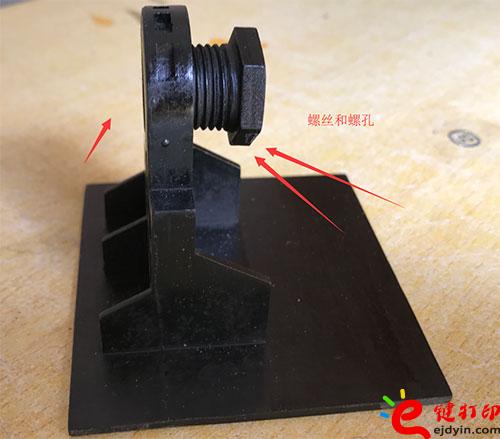

有人就會問了，說不能3D打印的時候把螺絲和螺帽一起打印上去嗎，做CNC機加工的手板模型不能直接鑼個螺絲螺帽上去嗎？答案是可以。不過這樣做出來的模型比較粗糙，不夠精準。除非螺絲螺帽都是做非標準規格的，那就必須要3D打印出來了，因?yàn)楣パ烙玫陌馐忠彩菢?biāo)準規格的。如下圖的模型就是直接用3D打印出來的。

3D打印出來的螺絲雖然沒有那么標準，但也一樣可以用。最后需要注意的是，攻螺紋雖然算是3D打印中的后處理工序，但在設計三維圖的時候就需要預留攻牙的位置，因?yàn)楣パ绖?shì)必會磨掉多余的部位，如果壁厚太薄就可能會被磨穿。工業設計師切記切記。以上就是關于3D打印手板模型如何自攻螺絲的分享，希望對考慮要3D打印手板模型的你有所幫助。
