3D打印影響精度的7大因素

　　就如同上海航天技術研究院高級工程師王聯鳳說的：今天的3D打印就像上世紀90年代的互聯網，前端技術、硬件已經積累到一定程度，一旦發展起來，后端的應用規模與產值將會爆發出難以想象的巨大能量。現在越來越多的用戶開始自行研究3D打印技術，然而打印精度卻不盡人意。

　　為此，創客聯盟特別收集整理出影響3D打印精度的7大因素，為有需要的朋友提供參考。

　　普通的桌面積3D打印機，成形精度包括尺寸誤差、幾何誤差及表面粗糙度。在3D打印成型過程中 ,影響這3者的因素創客聯盟歸納整理為7類，具體如下：

　　(1) 材料收縮。材料在3D打印過程中經過固體—液體 —固體 2次相變。當材料凝固成形時 ,由材料收縮而產生的應力應變將影響成形件精度。若成形過程中的材料確定 ,該種誤差可通過在目前的數據處理軟件中 ,設定 x, y, z這 3個方向上的“ 收縮補償因子 ” 進行尺寸補償來消除。

　　(2) 噴頭溫度和成形室溫度。噴頭溫度決定了材料的粘結性能、 堆積性能、 絲材流量以及擠出絲寬度 ,既不可太低 ,使材料粘度加大 ,擠絲速度變慢 ,也不可太高 ,使材料偏向于液態 ,粘性系數變小 ,流動性強 ,擠出過快 ,無法形成可精確控制的絲。噴頭溫度的設定應根據絲材的性質在一定范圍內選擇 ,以保證擠出的絲呈熔融流動狀態。成形室的溫度會影響到成形件的熱應力大小 ,溫度過高 ,雖然有助于減少熱應力 ,但零件表面易起皺;而溫度太低,從噴嘴擠出的絲驟冷將使成形件熱應力增加 ,易引起零件翹曲變形。實驗證明 ,為了順利成形 ,應該把成形室的溫度設定為比擠出絲的溫度低 1 ℃～2 ℃。一般成形室溫度設定為 55 ℃。

　　(3) 分層厚度。是指在成形過程中每層切片截面的厚度。由于每層有一定厚度 ,會在成形后的實體表面產生臺階的現象 ,將直接影響成形后實體的尺寸誤差和表面粗糙度。對3D打印工藝 ,這是一種原理性誤差 ,要完全消除臺階是不可能的,只可能通過設定較小的分層厚度來減少臺階效應。

　　(4) 補償量。是指零件實際加工輪廓線與理想輪廓線之間的距離值。該值的設定與擠出絲的直徑有關 ,可以在分層切片數據處理軟件直接設定。

　　(5) 擠出速度與填充速度及其交互作用。在與填充速度合理匹配范圍內 ,隨著擠出速度增大 ,擠出絲的截面寬度逐漸增加 ,當擠出速度增大到一定值擠出的絲粘附于噴嘴外圓錐面 ,就不能正常加工填充速度比擠出速度快 ,則材料填充不足 ,出現斷絲現象 ,難以成形。相反 ,填充速度比擠出速度慢 ,熔絲堆積在噴頭上 ,使成形面材料分布不均勻 ,表面會有疙瘩 ,影響造型質量。因此 ,填充速度與擠出速度之間應在一個合理的范圍內匹配,應滿足vj / vt = [ a1 , a2 ] (式中: a1 為出現斷絲現象的臨界值; a2 為出現粘附現象的臨界值; vj為擠出速度; vt為填充速度。

　　(6) 成形時間。每層的成形時間與填充速度該層的面積大小及形狀的復雜度有關。若層面積小 ,形狀簡單 ,填充速度快 ,則該層成形的時間就短相反 ,時間就長。在加工時 ,控制好每層的成形時間 ,才能獲得精度較高的成形件。

　　(7) 開啟和關閉延時。即絲材堆積的起停效應 ,主要是以絲材堆積截面的變化體現出來 ,這種堆積截面的不一致容易造成絲材堆積平面的不平整出現空洞等質量缺陷。而“拉絲 ” 現象會影響到原型的表面光順和填充層層內絲材堆積面的平整性它的根本解決需要出絲速度能夠?qū)崟r(shí)地藕合跟蹤掃描速度 ,針對掃描速度的變化作出相應的調整 ,以使絲材堆積平穩可靠 ,提高絲材的堆積質量。

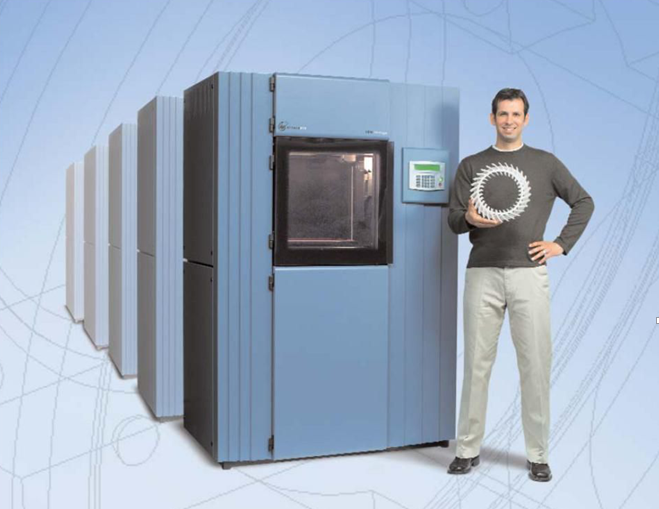

　　希望以上歸納整理的影響精度7大因素，對有需要的人起到幫助。來創客聯盟，3D打印任何產品，當然我們采用的是工業級3D打印機，不過價格是行業最優惠的啦。
