這是e鍵打印出品的『3D打印100問』的第10問，e鍵打印，30秒搞定3D打印任務的網站。今天想要跟大家分享的是常見的3D打印技術SLS和SLA的一些原理及優缺點，本期會從多個維度，比如說材料、成型的原理、設備價格及使用的場景等等來跟大家做一個分享。

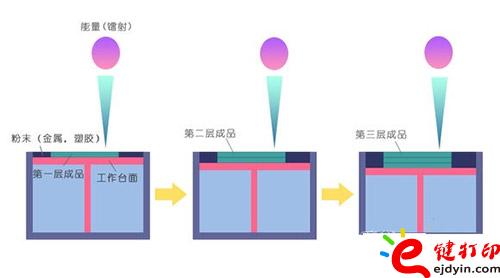

首先跟大家分享的是SLS，在行業內SLS叫做粉末燒結，抓住兩個關鍵詞，粉末和燒結，就是SLS的特性，SLS打印技術采用鋪粉將一層粉末材料平鋪在已成型零件的上表面，并加熱至恰好低于該粉末燒結點的某一溫度，控制系統控制激光束按照該層的截面輪廓在粉層上掃描，使粉末的溫度升到熔化點，進行燒結并與下面已成型的部分實現粘結。一層完成后，工作臺下降一層厚度，鋪料輥在上面鋪上一層均勻密實粉末，進行新一層截面的燒結，直至完成整個模型。
SLS加工過程就是上面描述的這么一個過程，那SLS技術的一些優點有哪些？
第一、SLS可使用的材料比較多，可使用的材料包括高分子、金屬、陶瓷、石膏、尼龍等多種粉末，但是由于市場的細化，現在金屬材料會把它叫做SLM，同時由于市場上現在SLS用的材料應該占到90%的是尼龍材料，所以我們通常會默認為SLS是打印尼龍材料。
第二、精度，現在精度正常是做到正負0.2mm的公差。
第三、無需支撐，它無需支撐結構，疊層過程出現的懸空層可直接由未燒結的粉末來支撐，這應該是SLS最大的一個優點。
第三、材料的利用率高，材料利用率高。由于不需要支撐，無需添加底座，為常見幾種3D打印技術中材料利用率最高的，且價格相對便宜，但比SLA要貴一些。

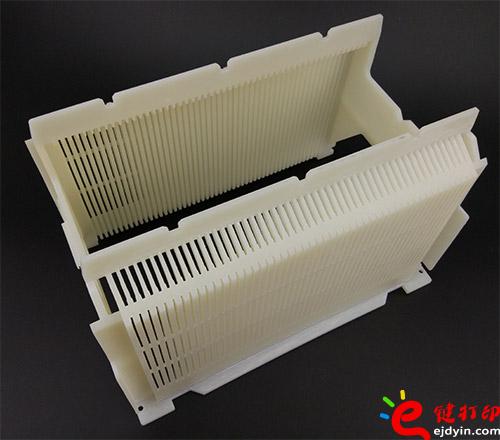

SLS-尼龍材料
那么SLS技術的缺點有哪些呢？主要有以下幾種：
第一、由于原材料是粉狀的，原型制造是由材料粉層經過加熱熔化實現逐層粘結的，因此，原型表面嚴格講是粉粒狀的，因而表面質量不高。如果您對表面質量要求很高的話，您可以選擇SLA或者說做SLS表面的一個噴涂的處理。
第二、燒結過程有異味。 SLS工藝中粉層需要激光使其加熱達到熔化狀態，高分子材料或者粉粒在激光燒結時會揮發異味氣體。
第三、我認為這個是SLS比較比較明顯的一個缺點，就是加工的時間會比較長，如果同一個零件，打印SLS和SLA的話，明顯SLS的交貨時間會比較長，并不是說設備廠商不給力，其實是由于SLS成型原理決定的。剛才有跟大家講到SLS是燒結成型，加工前，要有2小時的預熱時間；零件模型打印完后，要花5至10小時時間冷卻，才能從粉末缸中取出。當然這個具體需要幾個小時，要基于當時機器同時在打印多少模型來決定的，通常是5到10個小時，所以這個時間會比較久一點。
第四、由于使用了大功率激光器，除了本身的設備成本，還需要很多輔助保護工藝，整體技術難度大，制造和維護成本非常高，普通用戶無法承受，目前在市面上用的比較多的，一個是德國的EOS設備，另外一個就是國產的華曙高科，這兩種設備用的會比較多一些。
那接下來跟大家分享一下SLA成型技術，SLA的打印的速度會明顯比SLS快很多，同時它在開機前和完成之后不需要冷卻的時間，所以他的交貨時間相對會快一些。

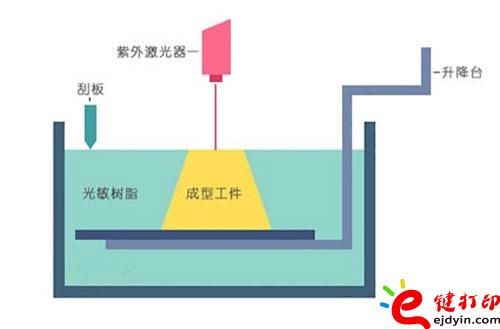

SLA，光敏樹脂選擇性固化技術。在液槽中充滿液態光敏樹脂，其在激光器所發射的紫外激光束照射下，會快速固化（SLA與SLS所用的激光不同，SLA用的是紫外激光，而SLS用的是紅外激光）。在成型開始時，可升降工作臺處于液面以下，剛好一個截面層厚的高度。通過透鏡聚焦后的激光束，按照機器指令將截面輪廓沿液面進行掃描。掃描區域的樹脂快速固化，從而完成一層截面的加工過程，得到一層塑料薄片。然后，工作臺下降一層截面層厚的高度，再固化另一層截面。這樣層層疊加構成建構三維實體。
實際上SLS的加工的原理和SLA的相關原理都是工作臺一層一層往下降的過程，只是說SLS鋪的是粉，SLA鋪的是液態的樹脂，它們在這個方面是有些類似之處的，那么SLA優點是什么呢？
第一、發展時間最長，工藝最成熟，應用最廣泛。在全世界安裝的快速成型機中，光固化成型系統約占60%，近70%。
第二、成型速度較快，系統工作穩定。
第三、它的精度相對來講比SLS更高一些，基本上可以做到微米級別，比如說最高可以做到0.05mm，當然模型越大，那么精度可能會受一些影響。
第四、表面的質量會比較好，而且比較光滑，適合做一些精細的零件。
第五、可以打印大尺寸模型，目前市面上SLA的設備可以做到接近兩米，如果您的模型大小是在兩米以內可以直接成型出來了，但是目前還沒有聽說SLS可以整體打印出這么大的尺寸。

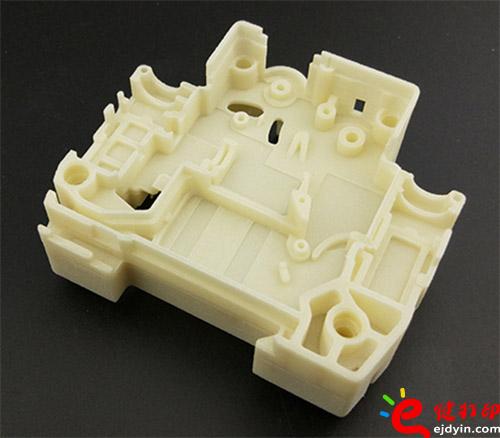

SLA-光敏樹脂材料
那么SLA的缺點是什么呢？
第一、SLA最大的缺點就是模型是需要支撐結構的，那么比如說您的模型選擇的是SLA這種材料，那么我們的工程師會幫它做支撐結構，而且這個支撐是需要在模型沒有固話的時候去除，這是它跟SLS相比比較比較明顯的一個缺點。
第二、由于材料是樹脂，溫度過高會熔化，工作溫度不能超過100℃。且固化后較脆，易斷裂。但是在e鍵打印上其實有耐250度高溫和高韌性樹脂，如果說您選擇耐高溫和高韌性樹脂的話，這兩個問題應該就不太存在了。

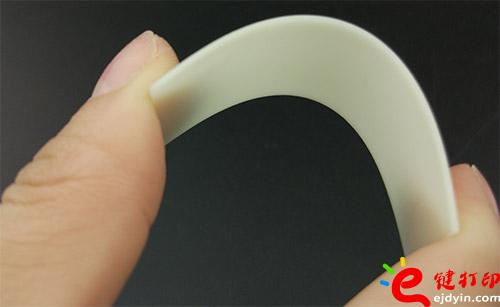

SLA-高韌性光敏樹脂材料

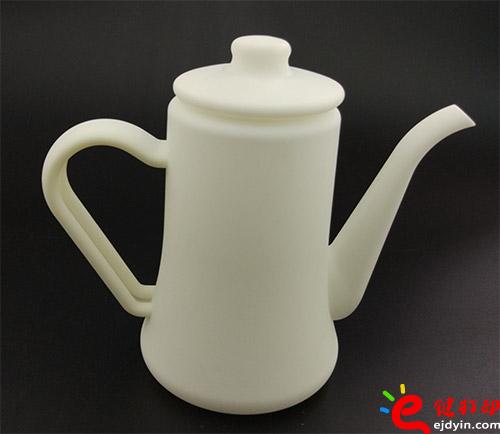

SLA-耐高溫光敏樹脂
以上就是最常見的3D打印技術SLS和SLA的原理及優缺點分析，希望對您了解3D打印有所幫助。
