3D打印技術： 箔材疊層實體制作法（LOM成型技術 ）

3D打印技術： 箔材疊層實體制作法（LOM成型技術 ）

3D打印（3DP)即快速成型技術的一種，它是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。3D打印的成型方式有多種，比如FDM、SLA等等。這次介紹的是LOM。

箔材疊層實體制作法（Laminated Object Manufacturing）快速原型技術是薄片材料疊加工藝，簡稱LOM。

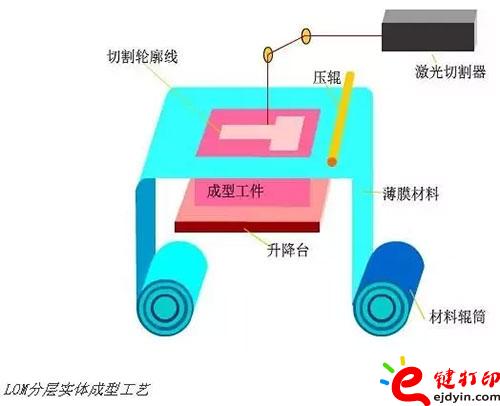

箔材疊層實體制作是根據三維CAD模型每個截面的輪廓線，在計算機控制下，發出控制激光切割系統的指令，使切割頭作X和Y方向的移動。供料機構將地面涂有熱溶膠的箔材（如涂覆紙、涂覆陶瓷箔、金屬箔、塑料箔材）一段段的送至工作臺的上方。激光切割系統按照計算機提取的橫截面輪廓用二氧化碳激光束對箔材沿輪廓線將工作臺上的紙割出輪廓線，并將紙的無輪廓區切割成小碎片。

然后，由熱壓機構將一層層紙壓緊并粘合在一起。可升降工作臺支撐正在成型的工件，并在每層成型之后，降低一個紙厚，以便送進、粘合和切割新的一層紙。最后形成由許多小廢料塊包圍的三維原型零件。然后取出，將多余的廢料小塊剔除，最終獲得三維產品。

疊層實體制作快速原型工藝適合制作大中型原型件，翹曲變形較小，成型時間較短，激光器使用壽命長，制成件有良好的機械性能，適合于產品設計的概念建模和功能性測試零件。且由于制成的零件具有木質屬性，特別適合于直接制作砂型鑄造模。

LOM快速原型技術的優點是：

1、成型速度較快，由于只需要使激光束沿著物體的輪廓進行切割，無需掃描整個斷面，所以成型速度很快，因而常用于加工內部結構簡單的大型零件。

2、無需設計和構建支撐結構。

LOM快速原型技術的缺點是：

1、有激光損耗，并需要專門實驗室環境，維護費用高昂；

2、可實際應用的原材料種類較少，盡管可選用若干原材料，例如紙、塑料、陶土以及合成材料，但目前常用的只是紙，其他箔材尚在研制開發中；

3、必須進行防潮處理，紙制零件很容易吸濕變形，所以成型后必須立即進行樹脂、防潮漆涂覆等后處

4、難以構建形狀精細、多曲面的零件，僅限于結構簡單的零件。

5、廢料去除困難，所以該工藝不宜構建內部結構復雜的零件。

6、當加工室的溫度過高時常有火災發生。因此，工作過程中需要專職人員職守。

主要用途：快速制造新產品樣件、模型或鑄造用木模。

3d打印技術,箔材疊層實體制作法,LOM成型技術,快速成型技術,CAD模型,3d打印材料
